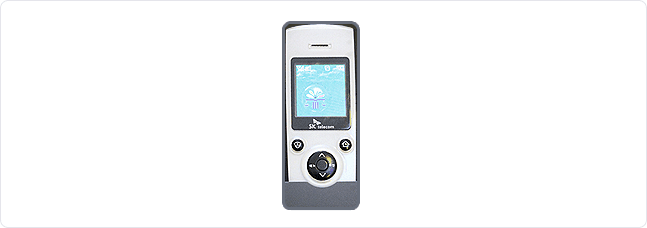

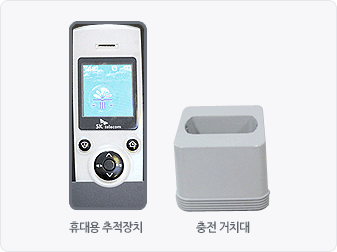

전자 발찌 단말기인 휴대용추적장치는 피부착자가 부착 장치와 함께 지니는 장치로써 외출시에 부착 장치와 서로 RF 통신을 통해서 부착장치를 감시하고 주기적으로 관제 Center의 요청을 받아 피부착자의 위치를 측위하고, 상태정보를 관제 Center로 전송하며, 필요에 따라 보호 관찰관 및 관제  Center와 음성 통화를 수행하는 장치입니다.

항목 설명
MSM (CDMA CPU)
MSM 6050

변조

OQPSK 방식
Channel 간격 1.23MHz
점유주파수대역
1.32MHz
감도 -104dBm 이하
출력 270mW(+24.3dBm)
GPS 감도 -104dBm 이하
CPU
TCC8700
Frequency

CDMA: Tx: 824 ~ 849MHz Rx: 869 ~ 894MHz
RF: 424.7MHz
GPS: 1575.42MHz

LCD 128*128(1.5 inch) (한글: 16*16 기준 64자 Icon 미포함)
Battery
Li-ion(or Li-polymer) 1800mA/H
동작범위 -20℃ ~ 60℃
입력전원 Nominal 3.7V(Max 4.2V)
Censor Case open 감지: Hole sensor
단말기 이동 감지: 3-axis motion sensor LIS302ALK(ST)

방수사양

IP-57
낙하사양 Concrete(혹은 철판) 바닥에 1.5m 높이에서 6면 낙하
Dimension 48.0mm × 100.0mm × 24mm(W × L × D)
Weight 300g 이하
* 법무부
